Prinsip Kerja Mesin Pengacuan Suntikan: Bagaimana Ia Berfungsi

Prinsip Kerja Pengacuan Suntikan

Pengacuan suntikan adalah kaedah pembuatan yang mencairkan plastik dan menyuntiknya ke dalam acuan, kemudian menyejukkan dan memejalkannya untuk menghasilkan bahagian. Idea teras adalah untuk panaskan dan plastikkan pelet pepejal, masukkan cair ke dalam rongga yang dimesin dengan tepat di bawah tekanan tinggi, sejukkan sehingga ia menjadi pejal, dan keluarkan bahagian yang telah siap. .

Peringkat Utama Proses

Pengplastisan (Mencairkan Bahan)

Pemakanan Bahan Mentah

Pelet plastik dibekalkan daripada a corong ke dalam tong.

Penyampaian Skru

A berputar skru menghantar pelet ke hadapan sambil memampatkan dan mencampurkannya.

Pemanasan dan Pencairan

Pemanas di sekeliling tong dan haba ricih daripada putaran skru cairkan pelet ke dalam a keadaan cair homogen .

Pengumpulan Lebur

Plastik cair terkumpul di hadapan hujung skru, menyediakan pukulan yang diukur untuk suntikan.

Suntikan (Mengisi Acuan)

Skru Gerakan Ke Hadapan

Apabila saiz pukulan sedia, skru bergerak ke hadapan seperti pelocok, menghasilkan tekanan tinggi.

Memasuki Acuan

Cairan melepasi muncung dan sistem pelari acuan (sprue, runners, dan gates) ke dalam rongga.

Pembungkusan Bertekanan Tinggi

Tekanan tinggi memaksa cair untuk memenuhi rongga sepenuhnya, walaupun untuk dinding nipis dan geometri kompleks, mengurangkan lompang dan tanda tenggelam.

Penyejukan dan Pemejalan

Litar Penyejukan Acuan

Acuan mengandungi saluran penyejukan (biasanya disejukkan dengan air) yang mengeluarkan haba daripada plastik.

Pemejalan

Apabila suhu menurun, mobiliti molekul berkurangan dan plastik memejal menjadi bentuk acuan .

Pengaruh Utama

Masa penyejukan bergantung pada sifat resin, ketebalan dinding, geometri bahagian, dan reka bentuk acuan, yang semuanya menjejaskan masa dan kualiti kitaran.

Pembukaan Acuan dan Pelepasan

Pemisahan acuan

Selepas penyejukan yang mencukupi, acuan terbuka untuk melepaskan garisan perpisahan.

Mekanisme Pelepasan

Pin ejektor , lengan, atau plat penarik tolak bahagian keluar dari rongga sambil melindungi permukaan berfungsi.

Kesediaan Kitaran

Acuan ditutup dan kitaran seterusnya bermula, membolehkan pengeluaran berulang, volum tinggi .

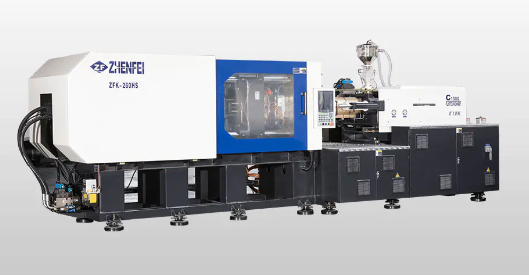

Komponen Utama an Mesin Pengacuan Suntikan

Hopper

Menyimpan dan memberi makan pelet plastik. Ia mungkin termasuk pengeringan untuk mengelakkan kelembapan daripada merendahkan kualiti bahagian.

Tong dan Skru yang Dipanaskan

The tong menempatkan pemanas untuk membekalkan tenaga haba, manakala skru mengplastis, mencampur, dan menyampaikan bahan dan membina tekanan.

muncung

Sambungkan tong ke acuan dan arahkan plastik cair ke dalam sistem pelari dengan kehilangan haba dan kebocoran yang minimum.

acuan

Alat ketepatan yang terdiri daripada rongga dan teras yang mentakrifkan geometri bahagian, kemasan permukaan dan ketepatan dimensi.

Unit Pengapit

Menyediakan daya pengapit untuk memastikan acuan tertutup rapat semasa suntikan dan pembungkusan, menghalang kilat.

Sistem Penyejukan

Saluran penyejukan bersepadu mengawal suhu acuan untuk mempercepatkan pemejalan dan menstabilkan dimensi.

Sistem Ejector

Menggunakan pin ejektor, lengan atau plat untuk menolak bahagian pepejal keluar dengan pasti tanpa kerosakan.
